Učinkovito rješavanje problema namehanička brtva miješalice počinje s razumijevanjem jedinstvenih operativnih naprezanja s kojima se ovi sistemi zaptivanja suočavaju u industrijskim okruženjima miješanja. Za razliku od standardnih zaptivki pumpi, zaptivke koje se koriste u mješalicama moraju izdržati značajan otklon osovine, radijalno otpuštanje i zahtjevne procesne uslove, uključujući tečnosti visokog{1}}viskoziteta i korozivne hemijske medije. Prepoznavanje ranih znakova upozorenja kao što su curenje procesne tečnosti, neobični obrasci vibracija i fluktuacije temperature omogućavaju pravovremenu intervenciju, sprečavajući skupe zastoje opreme i održavajući integritet procesa u hemijskim, farmaceutskim i reaktorskim aplikacijama.
Razumijevanje kvarova mehaničke brtve miješalice
Ono što brtve opreme za miješanje čini jedinstvenim
Saznali smo da ovi sistemi za zaptivanje rade na vrlo različite načine nego u centrifugalnim pumpama nakon što su radili sa opremom za miješanje više od 30 godina. Zaptivka mora biti u stanju da se nosi sa dizajnom nadvišenog vratila koji je uobičajen u-mješalicama s gornjim ulazom. Tokom rada, osovina se može saviti više od nekoliko milimetara. Ovo mehaničko naprezanje, zajedno sa činjenicom da se zaptivka obično postavlja u parni prostor umjesto da bude potpuno uronjena u procesni fluid, stvara probleme koje standardna rješenja za zaptivanje ne mogu u potpunosti riješiti.
Uobičajeni tipovi brtvi i njihove industrijske primjene
Pojedinačne mehaničke zaptivke dobro funkcionišu u poslovima miješanja pod niskim{0}}pritiskom koji nisu opasni i gdje procesna tekućina može bezbedno podmazati površine zaptivača. Prilikom rada sa opasnim, zapaljivim ili visoko čistim medijima, potrebne su dvostruke mehaničke zaptivke kako bi se stvorio sistem fluidne barijere pod pritiskom koji zaustavlja kontaminaciju procesa i oslobađanje zraka. Svi dijelovi za brtvljenje su ugrađeni u jednu unaprijed{3}}sastavljenu jedinicu u kompletima za zaptivanje kartridža. Ovo olakšava montažu i uključuje stabilne ležajeve koji održavaju osovinu stabilnom. Hemijski reaktori, farmaceutski bioreaktori i industrijske posude za miješanje imaju različite operativne potrebe koje zadovoljava svaka konfiguracija.
Prepoznavanje ranih znakova upozorenja o nevolji tuljana
Vidljivo curenje oko kućišta zaptivke je najočigledniji znak kvara, ali problemi obično počinju mnogo ranije. Porast temperature u kućištu ležaja za 10 do 15 stepeni iznad normalnog može značiti da lice zaptivke nije pravilno nauljeno ili da postoje problemi sa sistemom za hlađenje tečnosti barijere. Ako primijetite čudne uzorke zvuka tokom redovnog praćenja, vjerovatno je da je lice zaptivke oštećeno ili mašina nije pravilno poravnata. Promjena boje procesne tekućine ili iznenadna kontaminacija serije u sistemima s dvostrukim zaptivačima je znak da je glavno zaptivanje pokvarilo, puštajući tečnost za barijeru unutra. Ako ove znakove uočite rano, možete izbjeći velike kvarove koji zaustavljaju proizvodnju i ugrožavaju sigurnost radnika.
Osnovni uzroci iza kvarova zaptivača
Mnogi kvarovi zaptivki koje smo istražili uzrokovani su greškama tokom instalacije, kao što su korištenje pogrešnih postavki zazora zaptivke, neispravno sabijanje gumenih dijelova i neusklađenost osovine koja prevazilazi ono što proizvođač preporučuje. Kada se zaptivni materijali i procesni fluidi ne miješaju kemijski, guma se brže razgrađuje, a lice brtve se brže troši. Ovo je posebno istinito kada se koriste jake kiseline, organski rastvarači ili oksidanti. Operativna opterećenja kao što su rad na suhom, promjene temperature i skokovi visokog{3}}pritiska mogu termički oštetiti površinu brtve, što se može posmatrati kao radijalni obrasci lomljenja. Problemi s mehanikom, kao što su istrošeni ležajevi, vratila koja se kreću izvan tolerancije i neusklađene spojnice, šalju štetne sile ravno na sklop zaptivke.
Dijagnostikovanje i rješavanje problema s mehaničkim zaptivačem miješalice
Metodologija sistematskog rješavanja problema
Dobar način za početak dijagnosticiranja nečega je da zapišete sve znakove kvara, kako je radio u vrijeme kvara i evidenciju o održavanju. Predlažemo povezivanje obrazaca curenja sa faktorima procesa. Na primjer, stalno kapanje može značiti da se lice zaptivke haba, dok povremeno curenje tokom ciklusa miješanja može značiti da zaptivač ima problema jer se osovina pomjera. Infracrvena termografija se koristi za mapiranje temperature na kućištu zaptivke. Ovo pokazuje vruće tačke koje ukazuju na probleme sa trenjem ili sistemom hlađenja u određenim područjima. Analiza vibracija može napraviti razliku između problema sa brtvama i većih mehaničkih problema koji utiču na cjelinuburgmann sistem zaptivki za mešanjesklop miješalice.
Okvir za analizu uzroka
Potrebno je sistematsko istraživanje kako bi se utvrdilo da li su kvarovi uzrokovani mehaničkim, materijalnim ili radnim faktorima. Neki mehanički razlozi su odabir pogrešnog zaptivača za prečnik i brzinu osovine, nedostatak stabilnog nosača ležaja i problemi sa rezonancom temelja. Kvarovi u vezi sa materijalom-uključuju rast elastomera usled hemijskog napada, termičko izobličenje lica zaptivke i rđu opruge koja smanjuje silu potrebnu za zatvaranje brtve. Operativni faktori uključuju probleme u procesu koji uzrokuju promjene u tlaku ili temperaturi, neodržavanje tečnosti za barijeru pravilno u sistemima dvostrukih zaptivki i radni uvjeti koji su izvan projektnog raspona zaptivke.
Praktična rješenja za uobičajene probleme
Većinu vremena, za rješavanje problema sa pomakom osovine potrebna je promjena na kartridž-brtvila sa ugrađenim-stabilnim ležajevima koji pružaju dodatnu mehaničku podršku. Kada se pojave problemi s kemijskom kompatibilnošću, potrebno je prijeći s normalnih elastomera poput nitrilne gume na fluoropolimere kao što je FFKM. Slično, treba promijeniti površine zaptivki iz ugljičnih-keramičkih parova u parove silicijum karbida ili volfram karbida. Neki načini za poboljšanje upravljanja toplinom su povećanje snage hlađenja zaštitnog fluida, osiguranje da planovi ispiranja bliže prate standarde API 682 i postavljanje sistema za gašenje za kontrolu zalutalih emisija.

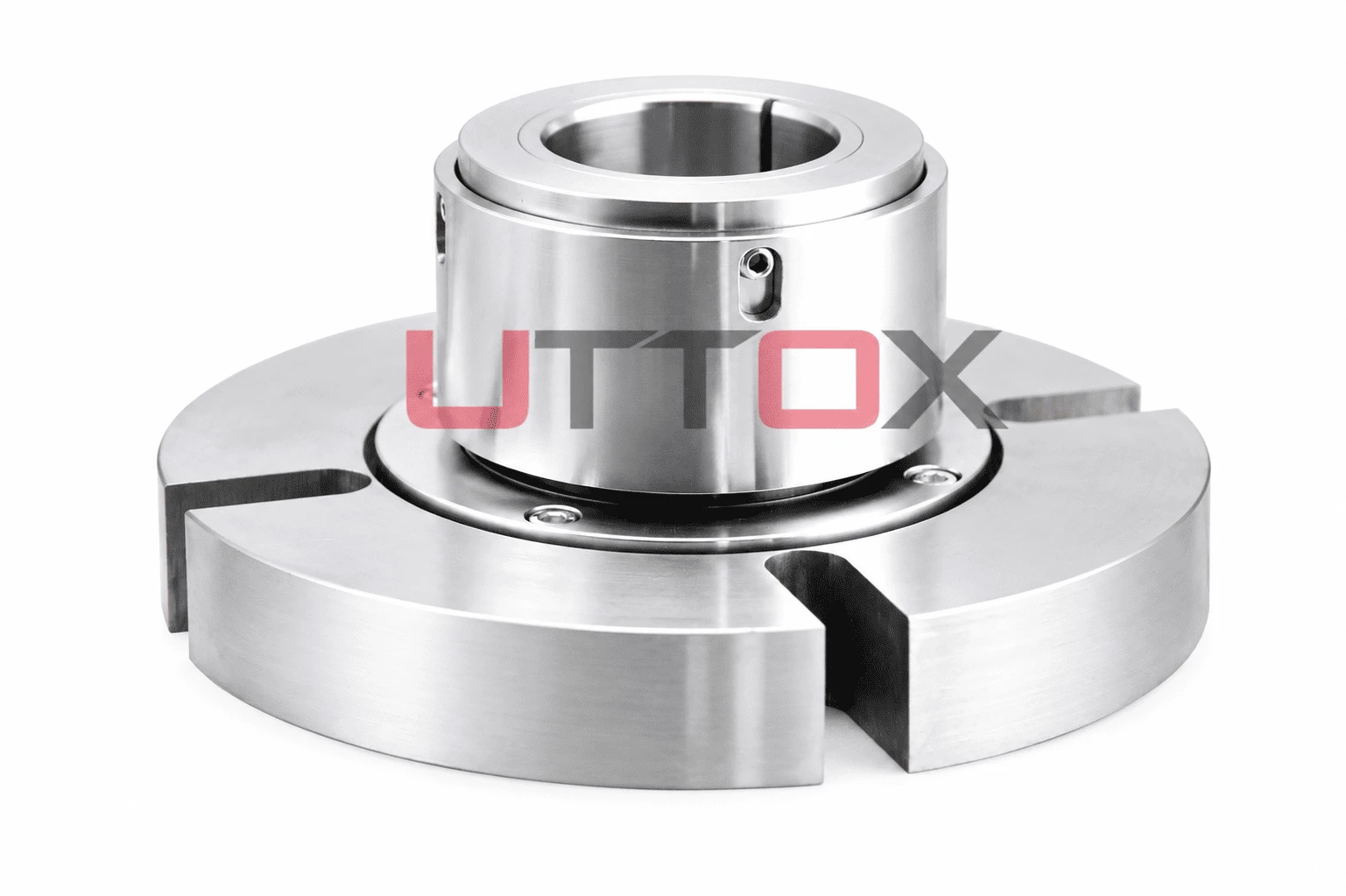

UT-Seccomix sistem, koji je kreirao Uttox, dizajniran je da riješi ove vrste problema tako što može raditi sa postojećim postavkama opreme. Kao opcija za vrhunske-evropske sisteme zaptivanja, ovaj radi pouzdano u širokom rasponu situacija i ostaje pristupačan. Dizajn funkcionira i sa gornjim-ulaznim i donjim-ulaznim postavkama miješalice, što rješava probleme oslonca i pomaka osovine koji se javljaju u situacijama miješanja.
Kada zamijeniti u odnosu na nadogradnju brtve
Kada dijelovi dođu do kraja radnog vijeka, potrebno ih je zamijeniti. To se obično pokazuje trošenjem lica brtve koje prevazilazi ono što proizvođač dozvoljava, stvrdnjavanjem ili pucanjem elastomera i naprezanjem opruge. Nadogradnja je pametan izbor kada su se operativni uslovi promijenili od kada je zaptivka postavljena prvi put, kada se kvarovi stalno događaju koji pokazuju da trenutni dizajn zaptivača nije dovoljno dobar, ili kada nova pravila zahtijevaju bolju kontrolu emisija. Većinu vremena, prelazak sa brtvi za pakovanje na mehaničke zaptivke ili sa jednostrukih zaptivača na dvostruke brtve ima dugoročne-operativne i sigurnosne prednosti zbog kojih se ulaganje isplati.
Optimiziranje performansi i održavanja brtve
Strategije proaktivnog održavanja
Postavljanje redovnih provjera i rasporeda preventivnog održavanja ključno je da zaptivke traju duže. Podržavamo redovne provjere očiju tokom planiranih pauza u održavanju, gledajući područja zaptivki za kristalne slojeve procesne tekućine, uzorke korozije i stanje elastomera. Ako provjerite stanje zaštitnog fluida u sistemima dvostrukih-zaptivki, možete odmah utvrditi da li se primarni zaptivač pokvario tako što ćete vidjeti da li tekućina mijenja boju, viskozitet ili nivo, što su sve znakovi curenja. Toplotni trendovi i trendovi tremora postavljaju osnovne linije performansi koje pokazuju probleme kako se počnu pojavljivati prije nego što postanu preveliki da bi se popravili.
Kritični zadaci održavanja
Većina termički-indukovanih kvarova može se izbjeći održavanjem prave količine zaštitne tekućine na mjestu i osiguravanjem da voda za hlađenje teče do sistema podrške za zaptivanje. Zavrtnji za podmazivanje zaptivača sprečavaju ih da se zalivaju i osiguravaju da su ravnomerno stisnuti tokom ugradnje. Čišćenjem osovine i rupe prije ugradnje zaptivke uklanja se svaka prljavština ili prašina koja bi mogla uzrokovati prebrzo trošenje lica brtve. Veoma je važno tačno pratiti specifikacije momenta za zavrtnje, jer prekomjerno-zatezanje može oštetiti dijelove zaptivača, a nedovoljno{5}}zatezanje može dovesti do curenja procesa i uzrokovati oštećenje frettinga.
Odabir materijala za dugovječnost
Hemijska zaštita, temperaturna stabilnost, mehanička čvrstoća i cijena su sve stvari o kojima treba razmišljati pri odabiru pravih materijala zaseccomix brtva miješalice. Karbon{1}}brtvene površine su dobre u radu bez ulja i mogu podnijeti nagle promjene temperature, tako da se mogu koristiti u situacijama kada ulje nije uvijek prisutno. Silicijum karbid je odličan za oštre hemijske procese jer se ne haba lako i ne reaguje sa hemikalijama u širokom pH opsegu. Volfram karbid je najtvrđi materijal koji se može koristiti za abrazivne poslove. Kada birate elastomer, morate pogledati njegove tablice kemijske kompatibilnosti, kako reagira na promjene temperature i koliko dobro podnosi kompresiju. EPDM je najbolji za paru i vodu, fluorokarbon je bolji protiv ugljovodonika, a FFKM je najbolji za sve hemikalije u medicinskim okruženjima.
Odabir prave mehaničke brtve miješalice za vašu primjenu
Osnovni kriteriji odabira
Da biste odabrali pravu brtvu, prvo morate u potpunosti opisati primjenu miješanja. Standardi kompatibilnosti materijala zasnovani su na hemijskom sastavu tečnosti, pH, brzini i sadržaju čvrstih materija. Potrebe mehaničkog dizajna su određene radnim uslovima kao što su pritisak, temperaturni opseg i brzina rotacije. Promjer osovine, veličina kutije za punjenje i količina raspoloživog aksijalnog prostora ograničavaju izbore fizičke konfiguracije brtve. Da li je jednostruko ili dvostruko zaptivanje najbolje zavisi od toga koliko je proces važan i koliko je siguran.
Poređenje tipova brtve
Za rad mješalice, mehaničke zaptivke trebaju jake opruge koje drže lice brtve u dodiru čak i kada se osovina pomiče, i uravnotežene konstrukcije koje svode proizvodnju topline na minimum. Kartridž zaptivke olakšavaju instalaciju i smanjuju mogućnost grešaka koje bi mogle naštetiti efikasnosti. Podeljene mehaničke brtve vam omogućavaju da dodate stvari bez rastavljanja, što je korisno za održavanje velikih reaktorskih sistema u dobrom stanju. Magnetni sistemi za spajanje pogona u potpunosti se oslobađaju potrebe za prodiranjem osovine, ali koštaju više unaprijed i ne mogu prenijeti toliko snage.
Nabavka od pouzdanih proizvođača
Kvalitetni sistemi za zaptivanje dolaze od kompanija koje imaju istoriju korišćenja svojih tehničkih veština u opremi za mešanje. Dobro-poznati dobavljači pružaju tehničku pomoć tokom cijelog procesa odabira pečata i mogu napraviti dizajn koji ne odgovara uobičajenoj upotrebi. Pouzdani OEM partneri drže pune centre za testiranje kako bi bili sigurni da pečati dobro funkcioniraju u stvarnim-svjetskim situacijama prije nego što se upotrebe. Stabilnost u lancu nabavke osigurava da su zamjenski dijelovi uvijek dostupni i da je standard izrade isti od serije do serije.
Uttox ima više od 30 godina iskustva u izradi mehaničkih brtvi. Naš tehnički tim pomaže proizvođačima opreme i krajnjim korisnicima da izaberu prave brtve za teške procese miješanja dajući im savjete na osnovu specifičnih potreba procesa. UT-Seccomix odgovor pokazuje koliko smo posvećeni stvaranju korisnih, pouzdanih sistema za zatvaranje koji zadovoljavaju potrebe stvarnih-svjetskih operacija uz smanjenje ukupnih troškova održavanja.
Zaključak
Za rješavanje problema samehanička brtva miješalices, morate koristiti organiziran pristup i znati kako ovi sistemi rade pod određenim opterećenjima. Rano otkrivanje znakova kvara, pažljiva analiza uzroka i implementacija pravih rješenja-bilo da se radi o poboljšanju održavanja, nadogradnji materijala ili zamjeni zaptivki{2}}smanjuju neplanirane zastoje i štite integritet procesa. Dobro-promišljen-izbor brtvi na osnovu potreba aplikacije, uz redovno održavanje i-kvalitetne materijale, osigurava dugotrajno-izvođenje u hemijskim, farmaceutskim i industrijskim zadacima miješanja.
FAQ
1. Koliko često treba pregledati mehaničke zaptivke miješalice?
Koliko često vršite inspekciju zavisi od toga koliko je proces važan i koliko je operacija loša. Predlažemo vizuelnu provjeru tokom planiranih mjesečnih pauza u održavanju i-dublju provjeru, uključujući provjeru stanja lica brtve, tokom tromjesečnih prekida rada. -Informacije o performansama u realnom vremenu se prikupljaju stalnim provjeravanjem količine tečnosti za barijeru, protoka rashladne vode i temperature kućišta u sistemima za podršku zaptivača. Opasne materijale koji se koriste u aplikacijama sa visokim{5}}ima treba pregledati jednom sedmično.
2. Šta uzrokuje iznenadno curenje zaptivke u prethodno funkcionalnim sistemima?
Curenja koja se događaju iznenada su obično uzrokovana promjenama procesa koje uzrokuju promjene tlaka ili temperature koje su prevelike da bi zaptivka mogla podnijeti, mehaničkim udarom od slomljene spojnice ili osovine koja je udarila u nešto, ili kvarom sistema zaštitne tekućine u konfiguracijama dvostrukog zaptivača. Kada procesna tečnost kristalizira oko površina zaptivki, može se brzo olabaviti tokom rada i oštetiti zaptivne površine. Uvidom u nedavne promjene operacija ili zadataka održavanja, često se pronađe događaj koji je pokrenuo lanac događaja.
3. Kada trebam popraviti u odnosu na zamjenu pokvarenog zaptivača?
Kada zaptivke pokazuju istrošenost iznad onoga što preporučuje proizvođač, kada se elastomeri trajno deformiraju ili se kemijski razgrađuju, ili kada metali pokazuju oštećenje korozije, potrebna je zamjena. Za dizajn kertridža koji se može popraviti, gdje je potrebno zamijeniti samo određene dijelove, popravak može biti moguć. Zbog cijene rada za promjenu brtvi, često je jeftinije zamijeniti jako istrošene dijelove nego pokušati ih popraviti.
Partner s Uttoxom za pouzdana rješenja mehaničkih zaptivača za miješanje
Uttox nudi prilagođena rješenja za zaptivanje koja su napravljena da zadovolje potrebe zahtjevnih primjena miješanja i reaktora. Proizvođači OEM opreme koji žele stabilne lance snabdijevanja i brzu stručnu pomoć mogu umjesto toga koristiti naš UT-Seccomix sistem, koji je jeftiniji. Pouzdan smo dobavljačmehanička brtva miješaliceu hemijskoj, farmaceutskoj i procesnoj industriji. Poslujemo više od 30 godina i držimo veliki inventar kako bismo osigurali brzu isporuku. Možete poslati email našem tehnološkom timu na info@uttox.com da dobijete pomoć oko aplikacije, jedinstvenog dizajna ili uzorka recenzije.
Reference
1. Summers{1}}Smith, JD (1992). Praksa mehaničkog zaptivanja za poboljšane performanse. London: Mechanical Engineering Publications Limited.
2. Nau, BS (1997). "Materijal za lice mehaničke brtve." Proceedings of the Institution of Mechanical Engineers, Part J: Journal of Engineering Tribology, 211(3), 165-183.
3. Flitney, RK (2007). Priručnik za pečate i pečate (5. izdanje). Oxford: Elsevier Advanced Technology.
4. API Standard 682 (2014). Pumpe-Sistemi zaptivanja vratila za centrifugalne i rotacione pumpe (4. izdanje). Washington, DC: American Petroleum Institute.
5. Lebeck, AO (1991). Principi i dizajn mehaničkih čeonih brtvi. New York: John Wiley & Sons.
6. Müller, HK & Nau, BS (1998). Tehnologija zaptivanja fluida: principi i primene. New York: Marcel Dekker.
