U teškim situacijama, mehaničke zaptivke s valovitim oprugama kao što je M7N često ne rade zbog kaše čestice se troše na površini zaptivke, teški uslovi uzrokuju savijanje opruge, a hemikalije napadaju elastomere. Ovi problemi uzrokuju više curenja, neočekivane zastoje i popravke koji koštaju mnogo novca. Da biste riješili ove probleme, morate se prebaciti na materijale za koje je manje vjerovatno da će se istrošiti, kao što je silicijum karbid, slijedite ispravne korake za montažu i poravnavanje i postavite redovne planove popravke. To može uštedjeti menadžerima nabavke i timovima za održavanje puno vremena i novca kako bi otkrili zaštoM7N mehanička brtvane radi dobro u grubim postavkama i onda koristite isprobana-i-istinska rješenja.
Razumijevanje mehaničkih zaptivki s valovitim oprugama i modela M7N
Mehaničke zaptivke s valovitim oprugama su isprobana-i-istinska metoda zatvaranja koja se široko koristi u industrijskoj, hemijskoj prerađivačkoj i rafinerskoj industriji. Model M7N ističe se zbog svog malog dizajna sa više-opruga koji održava pritisak zaptivanja konstantnim čak i kada se osovina pomiče aksijalno ili kada se širi zbog topline. U normalnim radnim uslovima, ovaj dizajn smanjuje mehaničko habanje i produžava radni vek.
Osnovne karakteristike dizajna M7N brtvi

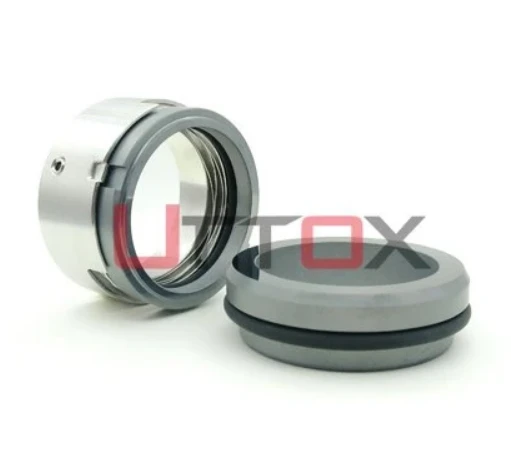

Mehanička zaptivka UTTOX M7N je napravljena u skladu sa standardima DIN 24960 i EN 12756, tako da se može koristiti umjesto originalnih tipova opreme kao što je EagleBurgmann M7N. Njegova struktura sa više-opruga i O- potiskača čini ga dobrim radom u širokom rasponu situacija. Rotirajuća jedinica obično ima zaptivne površine od silicijum karbida ili karbonskog grafita usklađene sa specifičnim elastomerima kao što su EPDM ili FKM, na osnovu materijala sa kojim se radi. Ova mješavina postiže dobar balans između žilavosti i prilagodljivosti, tako da brtva može pouzdano raditi u širokom rasponu situacija pumpe, od obrade vode do hemikalija koje se kreću.
Materijali i konstrukcija
Stranice od silicijum karbida su veoma tvrde i ne reaguju sa hemikalijama, tako da se mogu koristiti sa kiselim tečnostima i nekim abrazivnim materijalima. Dizajn potisnog prstena O- osigurava da je opterećenje ravnomjerno raspoređeno, što sprječava deformaciju lica i održava integritet zatvaranja. Kada se mašina neprekidno koristi duže vreme, sistem talasnih opruga nadoknađuje habanje lica i otklon osovine. Poznavanje ovih osnova m7n mehaničke zaptivke može vam pomoći da shvatite zašto su neki radni uvjeti preteški za normalne valovite opružne zaptivke.
Zašto M7N Wave opruge mehaničke brtve otkazuju u abrazivnim aplikacijama
Iako su izgrađeni da traju,burgmann m7n mehanička brtvamože rano pokvariti ako dođe u kontakt sa vrlo grubim materijalima. Abrazivne čestice rade kao sićušni alati za rezanje, polako se troše na površinama zaptivke i čineći zaptivni kontakt manje pouzdanim. Inženjeri mogu ispravno identificirati probleme i postaviti efikasna rješenja kada razumiju ove načine kvara.
Eroziju i bodovanje lica zapečatiti
Tri{0}}trošenje tijela se dešava kada abrazivne čestice u procesnim tekućinama prođu kroz tanki film između površina zaptivke. Ovaj efekat ubrzava brzinu habanja, stvarajući rupe i grube površine koje oštećuju hidrauličku brtvu. Curenje se vremenom pogoršava kako se nagib lica brtve smanjuje. Stranice od silicijum karbida su tvrde, ali su i slabe i mogu se polomiti kada ima puno čestica na njima. Ova vrsta kvara se često dešava u rudarskim aplikacijama koje se bave muljicama koje sadrže pijesak ili minerale. Životni vek foke se skraćuje sa meseci na nedelje.
Deformacija i zamor talasne opruge
Korozivne hemikalije koje oštećuju materijal talasne opruge često se nalaze na abrazivnim površinama. Kada hloridi ili kiseli pH nivoi dođu u kontakt sa oprugama od nerđajućeg čelika, one mogu popucati od korozije pod stresom. Kada se opruga deformiše, pritisak zaptivanja opada. Ovo propušta više čestica u zaptivni otvor, što ubrzava habanje. Habanje opruge je također uzrokovano cikličnim naprezanjem zbog promjena pritiska i toplinskog širenja. Hemijske kompanije koje rade sa muljicama koje imaju različite pH nivoe kažu da se više kvarova zaptivača dešava jer se opruge kvare.
Kako popraviti i spriječiti kvarove u M7N mehaničkim brtvama
Da biste riješili probleme s grubim aplikacijama, potreban vam je kompletan plan koji uključuje pažljivu instalaciju, redovno održavanje i nove materijale. Koristeći ove savjete, menadžeri nabavke i timovi za popravke mogu učiniti da brtve traju mnogo duže.
Praksa precizne instalacije i poravnanja
Vijek trajanja zaptivke ovisi o tome koliko je dobro postavljen. Kada osovina nije pravilno postavljena, opterećenja su koncentrisana na jednoj strani zaptivke, što ubrzava habanje u grubim postavkama. Predlažemo da koristite markere za biranje kako biste bili sigurni da ukupno predloženo otpuštanje osovine ostane unutar 0,002 inča. Lice treba da ostane unutar 0,001 inča od pravog preko puta ose osovine za svaki inč prečnika. Da se lice ne bi izobličilo, vijci za podešavanje i zavrtnji moraju biti zategnuti prema uputama proizvođača. Vrijedi odvojiti vrijeme tokom instalacije kako biste bili sigurni da se lica ravnomjerno dodiruju i da su uslovi zatvaranja savršeni.
Nadogradnje materijala i modifikacije dizajna
Kada normalni materijali nisu dovoljno dobri, prelazak na one koji se ne troše tako lako čini stvarnu razliku. Površine od volfram karbida su otpornije na habanje od čela od silicijum karbida, ali koštaju više. U umjereno teškim situacijama, tvrda-brvna površina sa keramičkim premazima čini ih dugotrajnijim. Hemijska zaštita je bolja kada pređete sa normalnih O-prstenova na PTFE rezervne prstenove i konstruirane elastomere. Promjene u dizajnu, poput dodavanja eksternih sistema za čišćenje sa čistom zaštitnom tečnošću, drže zaptivne strane podalje od grubih materijala. Dvostruke mehaničke zaptivke punjene tečnošću pufera pod pritiskom čine štit koji sprečava čestice da dodiruju jedna drugu. Kada se ove taktike koriste zajedno, one daju timovima moć da dosljedno poboljšavaju performanse pečata. Hemijska kompanija je uvela metode verifikacije poravnanja i nadogradila na čeone od volfram karbida. To je omogućilo da zaptivke traju duže u svom radu, od 90 dana do preko 18 mjeseci. Novac potrošen na bolje materijale i bolje metode ugradnje vraćen je u samo jednom ciklusu popravke, zahvaljujući manjem zastoju i manjoj potrebi za zamjenskim dijelovima.
Poređenje M7N mehaničkih brtvi sa drugim rješenjima u abrazivnim aplikacijama
Da biste odabrali najbolju opciju zaptivanja, morate znati kako različite vrste brtvi utiču na performanse. U mnogim situacijama,M7N mehanička brtvaje fleksibilan i pristupačan, ali u grubim postavkama, možda ćete morati pronaći drugo rješenje.
M7N naspram M6N i drugih modela s valovitim oprugama
M7N ima više od jedne opruge, što ravnomjernije raspoređuje težinu od jednostrukih-valnih opruga u nekim modelima M6N. Ovaj dizajn ga čini pouzdanijim kada postoje promjene u tlaku, što se često događa u abrazivnoj upotrebi. Ipak, oba modela su podložna napadima čestica i hemijskim napadima na isti način. Potiskač O-prstena na M7N radi bolji posao zatvaranja protiv sekundarnih otvora za curenje od jednostavnijih dizajna. U poređenju sa drugim talasnim oprugama, M7N je dobar izbor, ali i dalje ima nekih problema kada količina istrošenosti prelazi skromne nivoe.
Kartridž zaptivke i napredni dizajn
Kartridž zaptivke su od velike pomoći u grubom servisu jer dolaze prethodno-sastavljene i postavljene, što znači da nema grešaka tokom instalacije. Funkcije samoporavnavanja popravljaju neusklađene osovine i sprječavaju neravnomjerno trošenje. Mnogi dizajni kertridža imaju spojeve u ravnini s vanjskim i većim površinama zaptivki koje šire opterećenje i zaustavljaju koroziju. Dvostruke mehaničke zaptivke sa sistemima zaštitnog fluida drže zaptivke potpuno odvojene od procesnog medija. Zbog toga zaptivke traju mnogo duže u teškim, grubim okruženjima. Iako su poklopci kertridža u početku skuplji, pouzdaniji su i potrebno im je manje vremena za instalaciju. Zbog ovih praktičnih prednosti, postrojenja koja se bave rudničkim gnojem obično biraju patrone zaptivke u odnosu na zaptivke komponenti kao što je M7N.
Nabavka i podrška za M7N mehaničke zaptivke
Nabavka pravih poklopaca vratila pumpe od pouzdanih prodavača jamči kvalitetu i održava opskrbu. Kada nešto kupuju, ljudi bi trebali razmišljati ne samo o jediničnoj cijeni već io ukupnim troškovima vlasništva, što uključuje stvari poput toga koliko je lako instalirati, koliko dugo traje i koliko je stručne pomoći na raspolaganju.
Ovlašteni dobavljači i osiguranje kvaliteta
Kada radite sa ovlaštenim distributerima i OEM proizvođačima, možete biti sigurni da je roba koju kupujete stvarna i da ispunjava zahtjeve dizajna. Uttox proizvodi M7N zaptivke koje zadovoljavaju standarde DIN 24960 i EN 12756 i mogu se koristiti direktno sa originalnom opremom. Optički ravni se koriste za provjeru da li je lice ravna unutar 0,3 do 0,6 mikrometara, hrapavost površine se testira kako bi se osiguralo da su vrijednosti Ra ispod 0,2 mikrometra, a hidraulički pritisak se testira na 1,5 puta veći od standardnog pritiska. Pozitivna identifikacija materijala osigurava da se dijelovi zaptivke mogu pratiti do njihovog izvora i dom7n mehaničke brtveispunjavaju standarde hemijske kompatibilnosti. Uz ove kontrole kvaliteta, možete biti sigurni da će pečati raditi ono što bi trebali.
Kupovina na veliko i vrijeme isporuke
Sistemi određivanja cijena i kontrole zaliha korisni su za poslovne-za{1}}kupove. Kupovina velikog broja zaptivki smanjuje jedinične troškove i osigurava da dijelovi budu dostupni za popravke koje treba odmah obaviti. Imamo veliki izbor uobičajenih veličina na lageru, tako da većina kombinacija može biti isporučena u roku od 48 sati. Ovisno o dostupnosti materijala, prilagođene konfiguracije napravljene za specifične abrazivne namjene obično se isporučuju u roku od dvije sedmice. Sistemi određivanja cijena koji su jasni pomažu menadžerima nabavke da naprave dobre budžete i uporede ukupne troškove vlasništva dobavljača. Dugoročni-ugovori o snabdijevanju zaključavaju cijene i osiguravaju da se kapacitet dodjeljuje u vrijeme velike potražnje.
Tehničke konsultacije i postprodajna-podrška
Inženjeri često moraju da sagledaju uslove rada kako bi izabrali pravi poklopac za upotrebu abraziva. Tokom konsultacija, naš inženjerski tim donosi više od 30 godina iskustva u planiranju i proizvodnji. Da bismo došli do najboljeg dizajna zaptivki, gledamo na vrstu medija, opsege pritiska i temperature, brzinu osovina i kako je oprema postavljena. Nakon{4}}podrška nakon prodaje uključuje pomoć pri rješavanju problema, usluge analize kvarova i prijedloge za bolje materijale ili promjene dizajna. Umjesto samo prodaje dijelova, ova interaktivna metoda pomaže kupcima da shvate kako riješiti teške probleme zaptivanja. Formiranje odnosa sa iskusnim dobavljačima štiti pouzdanost alata i kontinuitet rada.
Zaključak
Zaključno, za mnoge industrijske primjene pumpi,mehanička brtva tipa m7nnudi pouzdano i -efikasno rješenje za brtvljenje. Abrazivni uslovi, međutim, ubrzavaju habanje površina zaptivki, opruga i elastomera, što dovodi do preranog kvara i skupih zastoja. Rješavanje ovih izazova zahtijeva pažljivu instalaciju, strogu praksu održavanja i proaktivan odabir materijala. Upoređujući M7N sa naprednijim dizajnom kertridža i duplih-zaptivki, timovi za nabavku mogu identifikovati opcije koje odgovaraju specifičnim uslovima habanja. Kupovina od renomiranih dobavljača kao što je Uttox osigurava pravi kvalitet proizvoda i pouzdanu tehničku podršku, pomažući u smanjenju ukupnih troškova vlasništva i poboljšanju operativne pouzdanosti u zahtjevnim aplikacijama.
FAQ
1. Koji materijali najbolje rade za M7N zaptivke u abrazivnim aplikacijama?
Površine brtve od silicijum karbida su tvrde i otporne na hemikalije, što ih čini dobrom polaznom tačkom za blage abrazivne materijale. Stranice od volfram-karbida bolje su otporne na habanje u teškim uslovima rada, što znači da brtva traje mnogo duže, iako u početku košta više. FKM O-prstenovi dobro funkcionišu u većini hemijskih uslova, dok pomoćni prstenovi od PTFE čine da bolje rade u medijima koji su veoma grubi ili kristalizuju.
2. Koliko često trebam pregledati M7N zaptivke u abrazivnim sredinama?
Koliko često se vrši pregled zavisi od toga koliko je oprema istrošena i koliko je važna. Inspekcije treba obavljati svaka tri mjeseca tokom planiranih vremena popravke za umjereno abrazivne aplikacije. Ako je servis vrlo grub, možda će ga trebati provjeravati jednom mjesečno ili cijelo vrijeme pomoću senzora temperature na površini brtve i analize zvuka. Praćenje stope habanja pomaže vam da otkrijete najbolje intervale za vaše jedinstvene radne situacije.
3. Da li da popravim ili zamijenim pokvarene M7N zaptivke?
U abrazivnom radu većina kvarova mehaničkih zaptivača uzrokuje oštećenje lica koje se ne može popraviti za razumnu cijenu. Obično je isplativije-isplativije zamijeniti stare dijelove novima od boljih materijala nego pokušati ih popraviti. Kada imate pri ruci sklopove ključeva, možete ih brzo promijeniti kada se pokvare bez razloga. Time se smanjuju gubici u proizvodnji i zastoji strojeva.
Partner s Uttoxom za pouzdana rješenja M7N mehaničkih zaptivača
Mehaničke brtve visokih{0}}performansi-opruga koje proizvodi Uttox su napravljene da zadovolje teške potrebe grube industrijske upotrebe. Kao kompanija koja je stvaralaM7N mehaničke brtveveć više od 30 godina poznajemo probleme sa kojima se suočavaju menadžeri nabavke i timovi za održavanje u rudarstvu, hemijskoj preradi i proizvodnji. Naše M7N brtve su izrađene prema međunarodnim standardima DIN 24960 i EN 12756. Mogu se koristiti direktno sa vrhunskim OEM brendovima i dostupne su po niskim cijenama i brzo iz naše velike kolekcije.
Možete poslati e-poruku našem tehničkom timu na info@uttox.com da dobijete personalizirane savjete o odabiru pravog zaptivača, materijala za nadogradnju i najboljih načina da ga postavite za vaše jedinstvene abrazivne potrebe. Bilo da trebate kupiti na veliko, brzo dobiti popravke ili dobiti inženjersku pomoć za teške probleme sa zatvaranjem, Uttox ima sve odgovore. Njihova rješenja su podržana strogom kontrolom kvalitete i korisnim uslugama za kupce nakon prodaje.
Reference
1. Summers-Smith, JD, "Mechanical Seal Practice for Improved Performance", Institute of Mechanical Engineers, London, 1992.
2. Lebeck, AO, "Principi i dizajn mehaničkih prednjih zaptivki", John Wiley & Sons, New York, 1991.
3. Mayer, E., "Mechanical Seals: Third Edition", Newnes-Butterworths, Oxford, 1977.
4. Nau, BS, "Mašinski materijali za zaptivanje lica", Proceedings of the Institution of Mechanical Engineers, Part J: Journal of Engineering Tribology, Volume 211, 1997.
5. Standard DIN 24960, "Mehaničke brtve - Glavne dimenzije, oznake i šifre materijala", Deutsches Institut für Normung, Berlin, 1990.
6. Standard ISO 3069, "Krajnje usisne centrifugalne pumpe - Dimenzije šupljina za mehaničke zaptivke i meko pakovanje," Međunarodna organizacija za standardizaciju, Ženeva, 2000.
